JS系列蛇形彈簧聯軸器安裝注意
蛇形彈簧聯軸器是一種結構先進的金屬性聯軸器，靠蛇形彈簧片來傳遞扭矩。其減振性能好，使用壽命長，載荷變動量大，起動安全;傳動效率高，運行可靠。
蛇形彈簧聯軸器雖具有如此多的特點和優點，但請使用單位注意蛇簧聯軸器的安裝。作為蛇形彈簧聯軸器的生產廠家，我們提出在安裝使用中應注意以下個方面。
1 安裝精心找正，控制合理偏差
蛇形彈簧聯軸器雖允許較大的安裝偏差，但安裝時，亦應在規定值內
(1)兩瓣聯軸器間的間隙與角向偏差的找正，安裝時，每隔90°測量?jī)砂曷?lián)軸器間的間隙，其******值與最小值之差不超過0.38mm.
(2)徑向偏差找正。用直尺置于兩瓣聯軸器上，每隔90°測量一次，用賽尺檢查，其徑向偏差不超過0.38mm。
2 選用合適的潤滑脂
注油點溫度≥150℃，能抵抗離心力作用，具有分離穩定性、無雜質、不腐蝕碳鋼和丁腈橡膠的鋰基潤滑脂較好。
3 填充足量潤換脂
充分的潤滑脂對聯軸器工作十分重要，建議每年檢查一次。用干油槍注入潤滑脂，直到在孔中有過量潤滑脂溢出為止。
 JS系列蛇形彈簧聯軸器使用說明

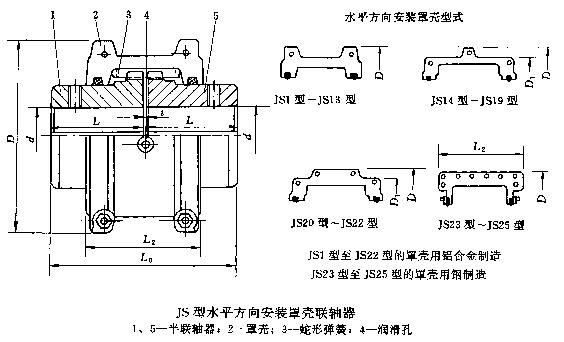

JS系列蛇形彈簧聯軸器有基本型，中、高速型，全卸式、半卸式，遠傳動式，帶制動輪式，帶制動盤式等。規格型號JS101-JS125系列，扭矩范圍45-800000N.m，許用轉速4500-540r/min，軸孔范圍14-500mm。蛇形彈簧聯軸器罩殼外徑尺寸98-1270mm。但使用注意事項大同小異。如下：
1 裝彈簧之前，應先用規定的潤滑脂填滿聯軸器的齒槽，然后用木槌將彈簧敲打就位，注意：要將彈簧斷開的一端都朝同一方向，以保障罩殼能合上。 兩罩殼按標號在同一側裝配，并標根據標記的標號合攏，再擰緊螺栓，絕對不允許在兩罩殼未合攏時擰緊螺栓，以免損壞罩殼。
2 打開罩殼，用圓鋼或螺栓批先插入彈簧斷開端，往上撬，然后在插入彈簧環形的端部，利用內側的齒作為支點，一個個順次沿徑向?qū)椈汕碎_。
|
行業新聞
行業新聞
JS系列蛇形彈簧聯軸器安裝注意和使用說明
時間:18-09-26
行業新聞
JS系列蛇形彈簧聯軸器安裝注意和使用說明
時間:18-09-26
|
JS系列蛇形彈簧聯軸器安裝注意
蛇形彈簧聯軸器是一種結構先進的金屬性聯軸器，靠蛇形彈簧片來傳遞扭矩。其減振性能好，使用壽命長，載荷變動量大，起動安全;傳動效率高，運行可靠。
蛇形彈簧聯軸器雖具有如此多的特點和優點，但請使用單位注意蛇簧聯軸器的安裝。作為蛇形彈簧聯軸器的生產廠家，我們提出在安裝使用中應注意以下個方面。
1 安裝精心找正，控制合理偏差
蛇形彈簧聯軸器雖允許較大的安裝偏差，但安裝時，亦應在規定值內
(1)兩瓣聯軸器間的間隙與角向偏差的找正，安裝時，每隔90°測量?jī)砂曷?lián)軸器間的間隙，其******值與最小值之差不超過0.38mm.
(2)徑向偏差找正。用直尺置于兩瓣聯軸器上，每隔90°測量一次，用賽尺檢查，其徑向偏差不超過0.38mm。
2 選用合適的潤滑脂
注油點溫度≥150℃，能抵抗離心力作用，具有分離穩定性、無雜質、不腐蝕碳鋼和丁腈橡膠的鋰基潤滑脂較好。
3 填充足量潤換脂
充分的潤滑脂對聯軸器工作十分重要，建議每年檢查一次。用干油槍注入潤滑脂，直到在孔中有過量潤滑脂溢出為止。
JS系列蛇形彈簧聯軸器使用說明
JS系列蛇形彈簧聯軸器有基本型，中、高速型，全卸式、半卸式，遠傳動式，帶制動輪式，帶制動盤式等。規格型號JS101-JS125系列，扭矩范圍45-800000N.m，許用轉速4500-540r/min，軸孔范圍14-500mm。蛇形彈簧聯軸器罩殼外徑尺寸98-1270mm。但使用注意事項大同小異。如下：
1 裝彈簧之前，應先用規定的潤滑脂填滿聯軸器的齒槽，然后用木槌將彈簧敲打就位，注意：要將彈簧斷開的一端都朝同一方向，以保障罩殼能合上。 兩罩殼按標號在同一側裝配，并標根據標記的標號合攏，再擰緊螺栓，絕對不允許在兩罩殼未合攏時擰緊螺栓，以免損壞罩殼。
2 打開罩殼，用圓鋼或螺栓批先插入彈簧斷開端，往上撬，然后在插入彈簧環形的端部，利用內側的齒作為支點，一個個順次沿徑向?qū)椈汕碎_。
|
